Активная акустическая система Turbosound NuQ122-AN

Конструкция и динамики

Turbosound NuQ122-AN представляет собой активную двухполосную акустическую систему, выполненную в прочном трапециевидном корпусе из 15-мм берёзовой фанеры с износостойким полуматовым чёрным покрытием. Лицевая сторона защищена стальной перфорированной решёткой с порошковым напылением, стойкой к механическим повреждениям. Внутри смонтирован 12-дюймовый низкочастотный динамик с диффузором из углеродного волокна и звуковой катушкой пониженной массы, что обеспечивает быстрый отклик на переходные процессы и точную передачу нижней середины. Высокочастотный тракт построен на 1-дюймовом компрессионном драйвере с неодимовым магнитом и алюминиевым куполом. Драйвер нагружен на вращающийся волновод с низким уровнем искажений, формирующий равномерную дисперсию 70° по горизонтали и 70° по вертикали (по уровню -6 дБ). Волновод можно повернуть на 90°, что расширяет возможности позиционирования.

Усилитель и DSP-процессор

За питание системы отвечает импульсный усилитель класса D от KLARK TEKNIK с пиковой мощностью 2500 Вт. Благодаря высокому КПД класса D удалось отказаться от тяжёлых радиаторов и трансформаторов, что положительно сказалось на весе (20,2 кг) и тепловом режиме. Встроенный процессор KLARK TEKNIK DSP выполняет функции кроссовера (активный), параметрического эквалайзера (два фильтра), полочных фильтров высоких и низких частот, лимитера с нулевым временем атаки (раздельные пиковые и RMS ограничители для ВЧ и НЧ трактов), а также задержки сигнала от 0 до 300 мс. Предусмотрено 20 пресетов, включая заводские (позиционирование, Sound mode, FBQ) и 19 пользовательских, а также библиотека настроек для быстрого переключения между конфигурациями. Аналого-цифровое преобразование осуществляется с разрешением 24 бит и частотой дискретизации 44,1/48 кГц. DSP обеспечивает динамическую эквализацию для сохранения плотного полновесного звучания на малой громкости и прозрачное лимитирование при пиковых нагрузках.

Интерфейсы и управление

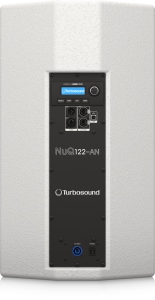

На задней панели модуля усилителя расположен многофункциональный ЖК-дисплей (128×32 точки, голубая подсветка) и единственный поворотный энкодер с кнопками Process, Setup, Exit, Enter. Через это меню доступны управление эквалайзером, настройка задержки, интеграция с сабвуфером, маршрутизация сигнала и выбор пресетов. Комбинированный балансный вход XLR/TRS принимает линейный сигнал с переключаемой чувствительностью +4 дБ / +14 дБ. Выход XLR-M предназначен для сквозной коммутации сигнала на другие громкоговорители или активные сабвуферы. Для интеграции в цифровые сети применена технология ULTRANET: два разъёма etherCON с фиксаторами позволяют передавать до 16 каналов 24-битного аудио и данные управления по одному кабелю CAT5, совместимому с цифровыми микшерами, персональными системами мониторинга и stage-box. USB-порт обеспечивает подключение к ПК для удалённого управления через бесплатное фирменное ПО и обновления прошивки DSP. Электропитание подаётся через разъём Neutrik powerCON.

Применение и сценарии использования

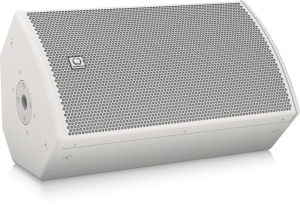

Система проектировалась как универсальный инструмент для звукоусиления речи и музыки. Как портативный FOH-громкоговоритель она подходит для гастрольных туров, корпоративных мероприятий, свадеб и клубных концертов. Возможность работы без внешнего контроллера упрощает развёртывание: достаточно подключить источник сигнала и питание. В стационарных инсталляциях NuQ122-AN может служить основным элементом звукового оформления конференц-залов, театров, ресторанов и спортивных объектов. Корпус оснащён несколькими резьбовыми точками для подвеса с помощью рым-болтов и кронштейнов, а 35-миллиметровый стакан позволяет монтировать систему на стойку или штангу сабвуфера. В режиме мониторинга трапециевидная форма даёт возможность размещать громкоговоритель под углом на сцене, создавая направленный посыл для музыкантов. Благодаря дисперсии 70°×70° и пиковому SPL 131 дБ система способна озвучивать аудиторию в несколько сотен человек без заметных искажений.

Ключевые особенности

• Двухполосная конфигурация с активным кроссовером и раздельными лимитерами по ВЧ и НЧ, что продлевает ресурс динамиков.
• Динамический эквалайзер предотвращает потерю низких и высоких частот на малой громкости.
• ULTRANET с двумя etherCON-разъёмами даёт возможность строить распределённые аудиосети с управлением без прокладки аналоговых мультикоров.
• Волновод может быть повёрнут на 90°, позволяя при горизонтальной установке сохранять заданную диаграмму направленности.
• Процессор DSP реализует функции FBQ (подавление обратной связи) и точную задержку, что критично при построении линейных массивов и распределённых систем.
• Прочный корпус из берёзовой фанеры толщиной 15 мм с интегрированными ручками и стаканом 35 мм обеспечивает надёжность при частых перевозках.
